1700N.m扭剪型電動扳手
上海實干廠家生產的SGNJ型1700N.m扭剪型電動扳手具有自動控制扭力功能是裝配螺紋件及螺栓的機械化施工工具。該款扭剪型電動扳手廣泛應用于栓焊結構橋梁的架設，廠房、塔架及化工、冶金、發電設備的安裝。此款扭剪型電動扳手大型機械、起重設備和車輛裝配作業，以及對螺紋緊固件的扭力及軸向拉力有嚴格要求的場合。

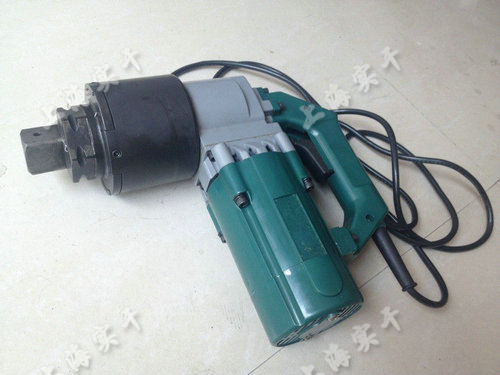

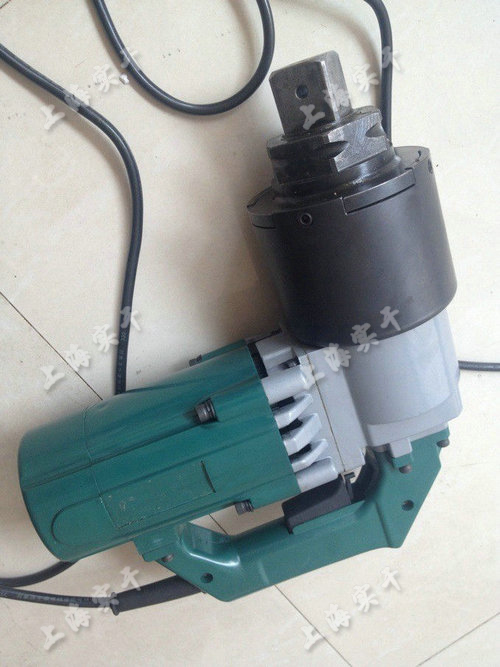

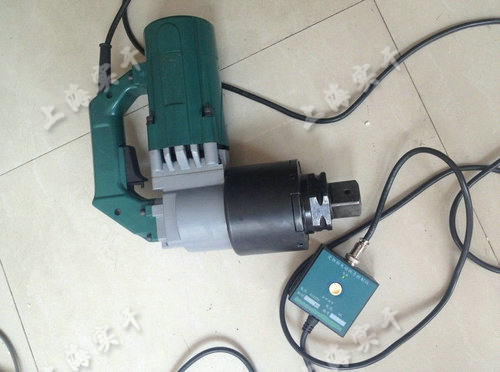

扭剪型電動扳手圖片
扭剪型電動扳手螺栓的擰緊操作
1、裝上反力支架，并緊固螺釘。開動主機，使方頭銷孔與反力支架孔相對應，然后裝入扳手套筒，插上銷釘，并用橡膠圈固定。
2、將控制儀的扭力旋鈕調到所需扭力值，將主機正反開關撥到正轉位置，把扳手套筒套在螺紋連接件的六方上。
3、按下電源開關，扳手啟動。當反力支架力臂靠牢支架時（支點可以是鄰近的一只螺栓或其他可作支點的位置）螺栓開始擰緊。當螺栓扭力達到預定扭力時，扳手自動停止，緊固完成，松開電源開關，進行下一只螺栓的擰緊工作。
4、扳手自動停止后，靠反力支架的彈性形變力，使支架力臂自動脫離支點，取下扳手。如力臂不能脫離支點時，可撥動正反開關，點動電源開關扳手即可取下。
扭剪型電動扳手扭力的選擇與調節
1、用戶可在50-3500Nm的范圍內任意選擇相應規格的高強螺栓扭剪型電動扳手。
2、控制儀面板上有“扭力調解旋鈕”�？逃�0-10個刻度值。細調旋鈕的作用是在粗調兩檔之間進行調節補償，以提高扭力控制精度。（見后頁）
3、調節方法：產品出廠時帶有扭力測試數據卡片，供用戶標定時參考，用戶可根據所需扭力選擇某一刻度值，按擰緊螺栓的操作方法，擰緊螺栓，用測力扳手或其它測力儀器測出螺栓的實際扭力值，若扭力相差較小，可用細調加以補償，若相差較大，可將粗調向上或向下調一檔，反復幾次即可獲得所需扭力值。
1700N.m扭剪型電動扳手
扭剪型電動扳手規格型號
|
序號 NO |
產品型號
(Model) |
測量范圍
（M） |
長度
（mm） |
重量
（KG） |
最大扭矩
（N.m） |
轉速（r/min） |
|
01 |
SGNJ-22 |
16-22 |
290X90X270 |
6.9 |
1000 |
16 |
|
02 |
SGNJ-24 |
16-24 |
350X90X270 |
8.5 |
1500 |
12 |
|
03 |
SGNJ-24J |
16-24 |
545X90X270 |
9.2 |
1300 |
12 |
|
04 |
SGNJ-27 |
22-27 |
400X105X280 |
9.0 |
1700 |
7 |
|
05 |
SGNJ-30 |
24-30 |
405X105X285 |
9.5 |
2500 |
5
|
扭剪型電動扳手注意事項操作
（需特別注意）
1、接通電源前應先查看電源電壓是否與本產品銘牌相符，是否有接地裝置。當電源電壓超出+10%時應采取穩壓措施，否則會(huì )影響控制精度。接地不良易造成事故。
2、工具使用的環境溫度為-10℃-40℃，過高過低都會(huì )影響控制精度。
3、被擰螺栓的初始扭力不得大于工具的額定扭力的70%。螺栓達到額定扭力后不得重擰。
4、工具用于拆卸螺栓時，其扭力不得大于額定扭力值。一般情況下，不是本扳手擰緊的或銹蝕嚴重的螺栓，不宜用本扳手拆卸，以免造成工具損壞。
5、變換旋轉方向時，必須待電機停止轉動后進行，嚴禁在運轉中撥動正反開關。
6、當扳手自動停止后即可松開開關（如果不斷開開關，過5秒鐘扳手就會(huì )自行啟動）待4-5秒后再進行開動扳手，否則扳手不能啟動。
