插入式超聲波流量計,SGTF1100-EI時差管插入式超聲波流量計
時間: 2019-04-22 15:21 瀏覽次數：
插入式超聲波流量計,SGTF1100-EI時差管插入式超聲波流量計:上海實干廠家生產的SGTF1100-EI時差管插入式超聲波流量計采用時差式工作原理。它有效的解決了管道內壁結垢，管道陳舊，管道非導聲材料等外夾式不能有效測量的難題。插入式傳感器自帶截止球閥，安裝維
插入式超聲波流量計,SGTF1100-EI時差管插入式超聲波流量計
上海實干廠家生產的SGTF1100-EI時差管插入式超聲波流量計采用時差式工作原理。它有效的解決了管道內壁結垢，管道陳舊，管道非導聲材料等外夾式不能有效測量的難題。插入式傳感器自帶截止球閥，安裝維護均無需截流，斷管，方便快捷。對于材質無法打孔，表面不光滑的特殊管道還可以采用安裝抱箍的方式安裝傳感器。另外，它還配備有可選配的熱(冷)量計量功能，可執行完整的熱量分析。由于其安裝快捷，簡單易操作的特性，是生產監測、水平衡調試、熱網平衡調試、節能監測的理想流量測量?jì)x表產品。

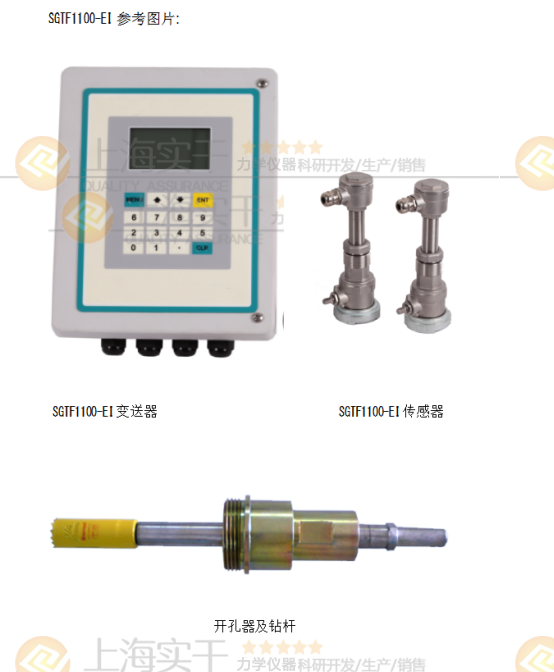

SGTF1100-EI時差管插入式超聲波流量計圖片
一、特點：
1. 四行顯示，可以在一個屏幕上顯示流速、瞬時流量、累積流量和儀表運行狀態。
2. 在線安裝，無需截流，斷管。
3. 可測流體溫度范圍 -35℃~150℃。
4. 內置數據記錄儀，內置數據累積器，另外數據儲存器可選。
5. 配接溫度傳感器PT1000，可實現熱量測量。
6. 標準插入型傳感器， 可實現口徑D N 65 ~ D N 6 0 0 0 m m 管道流量的測量。
7. 適用于流速 0.01 m/s 到 12 m/s 雙向流速測量。
插入式超聲波流量計,SGTF1100-EI時差管插入式超聲波流量計
二、應用:
上海實干廠家生產的SGTF1100-EI時差管插入式超聲波流量計適合測量密閉滿管中的相對純凈的液體，也適合測量帶一定顆�；驓馀莸囊后w。廣泛應用于供排水, 空調暖通,建筑節能,石油化工,冶金等領域。
三、性能指標:
變送器
|
測量原理 |
超聲波時差 |
|
可測流速范圍 |
0.01 - 12 m/s,雙向測量 |
|
分辨率 |
0.25mm/s |
|
重復性 |
0.20% |
|
精度 |
±1.0% R （流速>0.3 m/s);±0.003 m/s （流速<0.3 m/s） |
|
響應時間 |
0.5s |
|
靈敏度 |
0.003m/s |
|
阻尼 |
0-99s(用戶一表內可設置) |
|
可測流體 |
相對純凈或有少量顆�；蛘邭馀莸囊后w，濁度 <10000 ppm |
|
供電 |
AC: 85-265V DC: 24V/500mA |
|
安裝方式 |
壁掛 |
|
防護等級 |
IP66 |
|
操作溫度 |
-20℃ 至 +60℃ |
|
殼體材料 |
玻璃鋼 |
|
顯示 |
4X8C中文或者4X16英文， 有背光 |
|
測量單位 |
米，英尺，立方米，升，立方英尺，加侖，油桶等，客戶任選 |
|
通訊輸出 |
4~20mA,OCT,繼電器, RS232, RS485 (Modbus),數據存儲,GPRS |
|
熱計量功能 |
單位GJ，KWh 可選 |
|
安全 |
鍵盤鎖，系統鎖 |
|
尺寸 |
244*196*114mm |
|
重量 |
2.4kg |
傳感器
|
防護等級 |
標準IP67.IP68 可選 |
|
流體溫度 |
標準傳感器: -35℃~85℃ |
|
高溫傳感器: -35℃~150℃ |
|
可測管道 |
DN65-6000 |
|
傳感器尺寸 |
S標準傳感器 Φ58*199mm |
|
傳感器材料 |
不銹鋼 |
|
溫度傳感器 |
PT1000 |
|
線纜長度 |
標配 10m， 其他長度可聯系工廠
|
