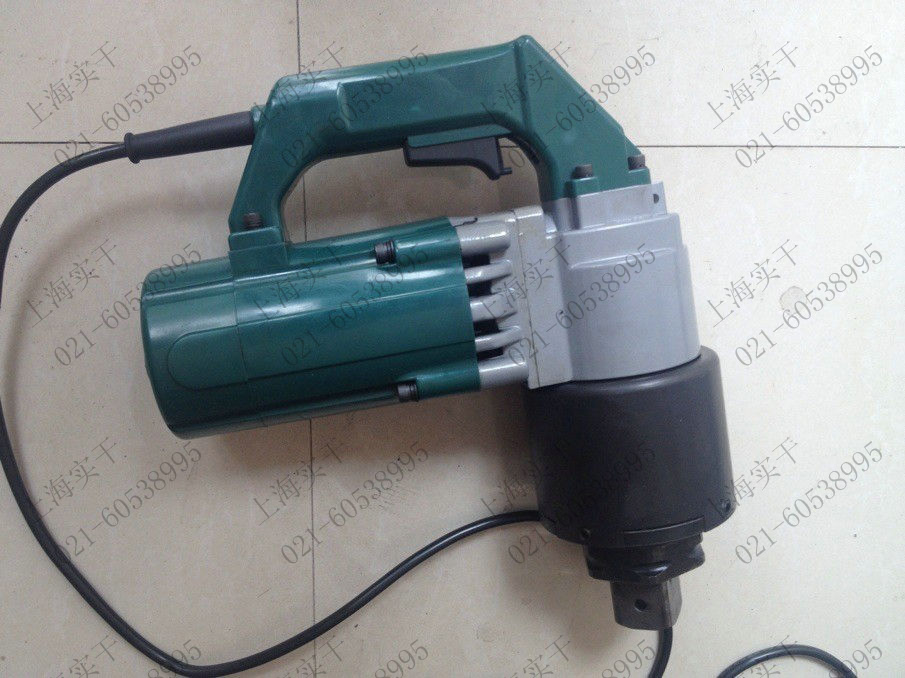

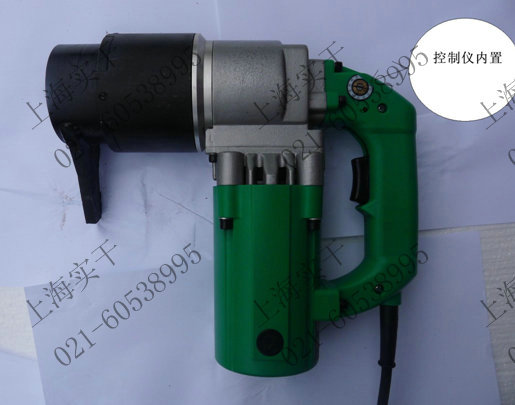

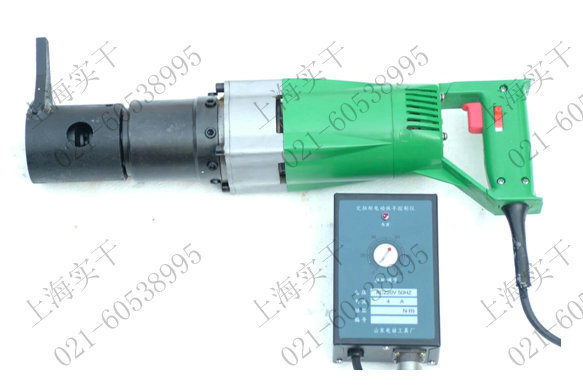

定扭矩電動扳手圖片
定扭矩電動扳手螺栓的擰緊操作
1、裝上反力支架，并緊固螺釘。開動主機，使方頭銷孔與反力支架孔相對應，然后裝入扳手套筒，插上銷釘，并用橡膠圈固定。
2、將控制儀的扭矩旋鈕調到所需扭矩值，將主機正反開關撥到正轉位置，把扳手套筒套在螺紋連接件的六方上。
3、按下電源開關，扳手啟動。當反力支架力臂靠牢支架時（支點可以是鄰近的一只螺栓或其他可作支點的位置）螺栓開始擰緊。當螺栓扭矩達到預定扭矩時，扳手自動停止，緊固完成，松開電源開關，進行下一只螺栓的擰緊工作。
4、扳手自動停止后，靠反力支架的彈性形變力，使支架力臂自動脫離支點，取下扳手。如力臂不能脫離支點時，可撥動正反開關，點動電源開關扳手即可取下。
定扭矩電動扳手是裝配螺紋件及螺栓的機械化施工工具，具有自動控制扭矩功能。廣泛應用于栓焊結構橋梁的架設，廠房、塔架及化工、冶金、發電設備的安裝。大型機械、起重設備和車輛裝配作業，以及對螺紋緊固件的扭矩及軸向拉力有嚴格要求的場合。| 規格 項目 | SG-DD-600 | SG-DD-1000 | SG-DD-1500 | SG-DD-2000 | SG-DD-3500 |
|
額定扭矩 N.m |
600 | 1000 | 1500 | 2000 | 3500 |
|
調解范圍 N.M |
250-600 | 300-1000 | 500-1500 | 600-2000 | 1500-3500 |
| 控制精度 | +5% | +5% | +5% | +5% | +5% |
| 工作頭轉速r/min | 10 | 8 | 8 | 6 | 3 |
|
額定電壓 V |
220 | 220 | 220 | 220 | 220 |
|
額定電流 A |
3.2 | 3.2 | 4 | 4 | 4 |
| 邊心矩 | 50 | 53 | 58 | 63 | 66 |
|
主機外形 (長×直徑） |
450×100 | 450×100 | 480×116 | 480×126 | 580×132 |
| 方頭尺寸 | 19×19 | 25×25 | 25×25 | 32×32 | 38×38 |
| 套筒型號 | 32# 36# | 32# 36# | 36# 41# | 41# 46# | 70# |
| 主機凈重Kg | 7.5 | 7.5 | 10 | 13 | 19 |
| 控制儀尺寸(長×寬×高) | 180×98×75 | 180×98×75 | 180×98×75 | 180×98×75 | 180×98×75 |
| 控制儀重量Kg | 1 | 1 | 1 | 1 | 1 |
| 備注 |
3、套筒尺寸可按用戶要求而定，一般按表中規定配套。 4、 產品外形及尺寸如有變恕不另行通知。 |
||||
